壁面補強方法

壁面補強方法

壁面補強方法の写真

テレビを『左右上下角度可動タイプの壁掛け金具』にて壁掛け設置する場合には『壁面補強が必要』です、
こちらでは『3種類の補強方法』をご紹介いたします。

①埋め込みによる補強  ¥5,500(税込)

こちらの工法では、壁内部に合板を埋め込むことで、美しい仕上がりを実現し、作業時間も短縮できます。さらに、石膏ボードの開口部も最小限に抑えて施工することができます。

壁掛け金具は、必ず内装下地(間柱やスタッド)にしっかりと固定します。そして、壁内部に挿入した合板によって石膏ボードを挟み込むことで、荷重を分散させることができます。この補強方法により、最大80kgの強度が得られます。

補強合板挿入方法の図

合板の埋め込み工法による壁面補強方法です。

補強合板挿入方法の図

合板を挿入する為に石膏ボードを開口し、合板をカバ内部に挿入いたします。

壁面補強 横から見た図面

横から見た図面です。





施工事例

補強合板にて壁掛け

壁面補強の施工事例

壁面補強にて壁掛け

壁掛けテレビアーム金具



②露出による補強方法 ¥5,500(税込)

こちらの補強方法は『壁紙の上から厚さ12mmの合板を設置』いたします。
厚さ12mm分は必ず出っ張りますが3本の柱へ固定する事で『埋め込み補強』よりも強度が高く70型以上の大型テレビをアームタイプの壁掛け金具にて設置する事も可能です。
また『SU -WL840』のように横幅が小さな壁掛け金具を設置する場合もこちらの工法にて設置可能です。

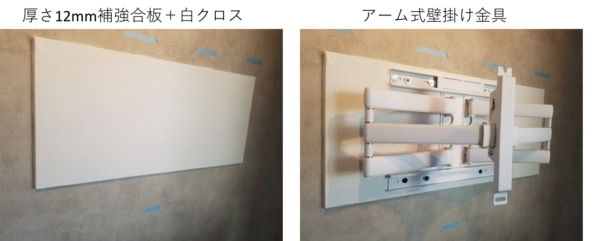

補強合板による露出補強

横幅910mm  厚さ12mmの補強合板を間柱3本へビス固定

露出タイプの壁面補強

合板はクロス仕上げ
ビスも隠します。

施工事例

壁掛けテレビ補強合板クロス仕上げ

SONY純正
『SU -WL850』を合板へ設置

75型壁掛けテレビ設置

75型
アームタイプの
壁掛け金具にて
設置

コーナーシングルアーム 壁掛け金具

可動域の大きなシングルアームタイプの壁掛け金具にて設置

75型アームタイプ壁掛け金具

重量の大きなテレビにも対応可能です



③ボードと合板の入れ替えによる補強方法 ¥8,800(税込)〜

石膏ボードを合板の大きさにカットして『石膏ボードを補強へ入れ替える工法』です。
こちらの工法は『露出による補強方法』に比べて『石膏ボードと合板を入れ替えます』ので出っ張りはありません。

更に3本の柱と追加の間柱を挿入いたします。
フロートテレビボードの補強方法もこちらの工法にて施工いたします。

石膏ボードと補強合板の入れ替え図面

石膏ボードをカットして取り外します

石膏ボードを外します

既存の間柱3本、2本の間柱を追加いたします

補強合板入れ替え

合板を間柱へビス止め

補強方法

クロスを戻して仕上げます。

施工事例

フロートテレビボードの補強方法

マージンキャビネット壁掛け
合板と石膏ボード入れ替え

フロートテレビボードの補強方法

IKEAベストー壁掛け
フロートタイプのテレビボードの設置

フロートテレビボードの壁掛け補強

マージンキャビネット壁掛け
埋め込み工法と入れ替え工法にて施工

壁面補強方法

石膏ボードを合板に入れ替えます
